　HD動画・静止画・音声ファイル

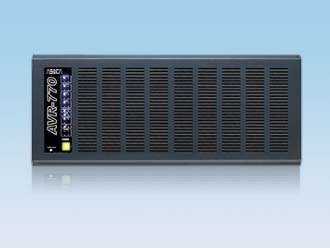

　AVR-770 　　　＜生産終了製品＞
　動画・静止画・音声を自由に組み合わせた、送出が可能

概要

AVR-770は、放送局をはじめとするプロフェッショナルユースのHD動画・静止画・音声ファイル装置です。 映像信号としては、1920×1080/30 フレーム/4:2:2/10ビットのフルサイズHDTV 動画像（Fill）信号および、1920×1080/30 フレーム/4:0:0/8ビットの動画Key 信号に対応します。 映像信号の圧縮方式には、JPEG2000 方式を採用しており、Key 信号つきで動画60分、静止画30000枚（管理10000枚）記録でき、音声信号は、1系統あたり8ch（モノラル）で対応しており、24 ビット／非圧縮で10時間の記録が可能です。 収録には、Fill とKey の同時収録タイプと、順次収録タイプが用意されており選択が必要です。
※納入後の変更は行なえません

特長

圧縮方式

映像の記録は、JPEG2000 圧縮を採用しています。音声の記録は、非圧縮24bit です。

Gigabit Ethernet対応

ネットワーク（LAN）による制御と、素材収録が可能です。

動画素材のループ、連続再生が可能

ループ再生や連続再生に対応しています。

Gigabit Ethernet対応

ネットワーク（LAN）による制御と、素材収録が可能です。

音声再生レベル変更機能

音声再生レベル変更機能があります。

タイムコード検知機能

入力HD-SDI信号に重畳されたタイムコードを検知して、収録の開始と終了を制御することができます。 完成素材を修正することなく収録することが出来ます。

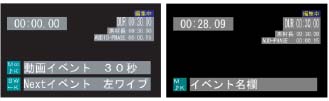

Monitor出力

映像と音声から構成される複合アドレスでの、シリアル制御が行えます。モニター映像出力（Monitor）へ、クレジット出力やタイマ出力ができます。 ※同時収録タイプは、PB BLADE のみになります。

Next出力

ネクスト映像出力（Next）に対応しています。

ユニット拡張

S-LINK（アサカ シリアルリンク）によるユニット拡張ができます。

保守性

充実したログ機能、アラーム出力機能があります。 前面から着脱可能なBLADE構造で、保守が容易です。 システム設定はロガーに記録されているため、BLADE交換時に再設定をする必要がありません。

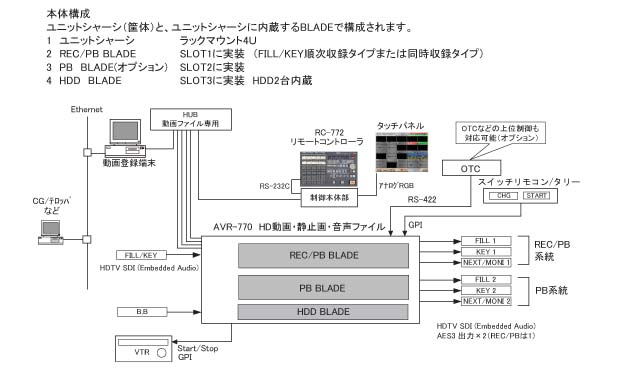

システム構成図例

仕様

構成 REC/PB BLADE
(FILL/KEY順次収録)		 REC/PB BLADE
(FILL/KEY同時収録)		 PB BLADE
VIDEO/KEY IN 1系統 ― ―
VIDEO　IN ― 1系統 ―
KEY IN ― 1系統 ―
VIDEO OUT 1系統2分配 1系統2分配 1系統2分配
KEY OUT 1系統2分配 1系統2分配 1系統2分配
NEXT OUT 1系統（MONITER　OUTと兼用） ― 1系統
MONITOR OUT ― ― 1系統
AUDIO IN（AES3） 1系統 1系統 ―
AUDIO OUT1（AES3） 1系統 1系統 1系統
AUDIO OUT2（AES3） ― ― 1系統


信号規格 映像 HD-SDI BTA S-004B準拠（Fill/Key/,Monitor）、HD-SDI
音声 BTA S-006B準拠　Embedded Audio
AES3-ID準拠　（48kHz、24bit、8ch、映像と同期）
信号入力 VIDEO/KEY IN 1系統（FILL/KEY順次収録） アクティブループスルー（モニタ用）
AUDIO IN 1系統　サンプルレートコンバータ、ディエンファシスフィルタ内蔵
信号出力 VIDEO OUT 1系統2分配 (Embedded Audio)
KEY OUT 1系統2分配
NEXT/Monitor OUT 1系統2分配 (Embedded Audio)、(位相調整なし)
AUDIO OUT 1系統
同期信号 信号規格 NTSC　ブラックバースト（B.B）
同期信号入力 1系統　ユニットシャーシ共通　BNC　ループスルー
位相調整範囲 -562ライン〜＋563ライン　ライン単位で、BLADE独立調整可能
制御信号入出力 シリアル制御  映像/音声用　1系統　D-Sub9ピン　再生制御ポート　RS-422準拠
音声用　1系統　D-Sub9ピン　再生制御ポート　RS-422準拠
パラレル制御 映像用　 1系統　D-Sub37ピン　パラレル制御入力/タリー出力ポート
音声用　1系統　D-Sub37ピン　パラレル制御入力/タリー出力ポート　
LAN 1系統　Ethernet（10/100Base-TX）　記録/プレビュー制御・送出制御用
アサカ独自 ソケット通信プロトコル（AVR770 互換）
GbE 1系統　Gigabit Ethernet (1000Base-T) 映像・音声データ転送用LANポート
GPI 1系統　D-Sub9ピン
ALARM 1系統　D-Sub37ピン
LOG 1系統　Ethernet（10/100Base-TX）　メンテナンス用LAN
信号処理 FILL信号 4：2：2　10bit　JPEG2000　 約1/15圧縮、非可逆圧縮
KEY信号 4：0：0　8bit　Y信号のみ　約1/15圧縮、非可逆圧縮
音声信号 量子化：24bit、サンプリング周波数：48kHz、非圧縮
使用条件 連続使用
設置環境 屋内
動作環境 5℃〜40℃ 温度勾配 15℃/時間 周囲湿度 5％〜90％（R.H）結露無き事
外形寸法（mm） 435（W）×650（D）×176（H）（ユニットシャーシ）ラックマウント金具、突起物を含まず。
重量 約45kg　（フル実装時）
電源電圧 AC100〜240V 50/60Hz
消費電力 500VA以下

記録容量・記録媒体

記録容量 各記録エリアは保証されており、お互いに影響しません。
静止画記録枚数 30000枚（イベント管理枚数10000枚）Key付。ロールイベントは、静止画記録。
動画記録時間 30000枚（イベント管理枚数10000枚）Key付。ロールイベントは、静止画記録。
音声記録時間 10時間
送出リスト数 1000リスト　(100シーケンス/リスト)
複合アドレス管理数 10000アドレス　（1アドレスあたり：　映像10イベント、音声1イベント）
記録媒体  250GB HDD（SATAインターフェース）2台によるミラーデータ保存（全エリア）
※容量は予告なく変更される場合があります。

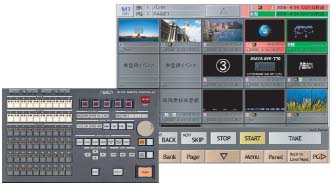

タッチパネルリモコン（RC-772）

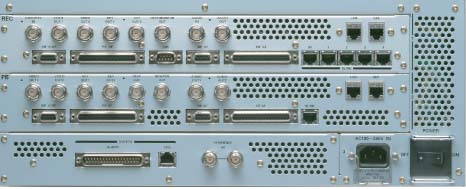

背面

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
