 DU-800シリーズ

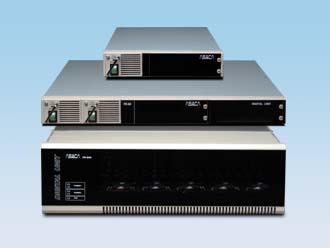

 FR-800/84/82フレーム
 静止画、DSK、分配器など各種モジュールを格納
 2重化電源装備で高信頼性

概要

DU-800シリーズの基板を実装可能な筐体は、FR-82、FR-84、FR-800の3種類があります。FR-82は、DU-800シリーズの基板を2スロット分実装可能な1Uハーフラックサイズ筐体です。FR-84は、DU-800シリーズの基板を4スロット分実装可能な1Uサイズ筐体です。FR-800は、DU-800シリーズの基板を16スロット分実装可能な3Uサイズ筐体です。FR-84とFR-800は電源が二重化されています。 FR-800に実装可能な電源ユニットは、最大電源容量が150VAまたは300VAの2つのタイプがあります。

特長

基板実装

DU-800シリーズの基板を実装できます。実装できる基板の数は、筐体の大きさによって異なります。

二重化電源

FR-84,FR-800の場合は、電源が二重化されています。

DU-800製品

型名 製品名 FR-800
最大搭載数
FR-84
最大搭載数
FR-82
最大搭載数
ASS-80/82 静止画ファイル 8台 2台 1台
ASS-81/83 静止画ファイル/DSK 8台 2台 1台
ADD-80M SDI分配器(オプション時) 16台(8) 4台(2) 2台(1)
ADK-80M ダウンストリームキーヤ 16台 4台 2台
ADK-81M ダウンストリームキーヤ 8台 2台 1台
AUK-80H アップストリームキーヤ 8台 2台 1台
ALL-80H/80S L形レイアウト装置 8台 2台 1台

FR筐体搭載可能数

筐体 2重化電源 スロット数  備考
FR-800 16スロット  3Uサイズ
FR-84 4スロット  1U サイズ
FR-82 2スロット  1Uハーフサイズ

仕様

使用条件 連続使用
設置環境 屋内
動作環境 周囲温度:5℃〜40℃
外形寸法(mm) FR-800:450(W)×471(D)×132(H) 突起物は含まず
FR-84 :430(W)×399(D)×43.6(H)
FR-82 :216(W)×399(D)×43.6(H)
重量 FR-800 : 約7.6kg
FR-84 : 約6.0kg
FR-82 : 約3.1kg
電源電圧 AC100V±10%、50/60Hz
冗長電源 FR-800,FR-84 : 2重化構成 AC入力コンセント 2口
FR-82 : 2重化構成無し AC入力コンセント 1口
電源容量 (80%負荷率) FR-800 : PU-80 120VA / PU-81 240VA
FR-84 : 41VA
FR-82 : 41VA
アラーム出力 アンフェノール14pin FR-800は各電源ユニット、FR-84/82 は1系統

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
