 HD/SD静止画ファイル
 AVR-100/110  <生産終了製品>
 中継車、編集室のテロップ送出に最適

概要

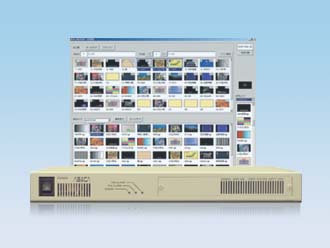

AVR-100/110は、HD/SDマルチフォーマット入出力小型静止画ファイル装置です。
制御PC、アプリケーション・ソフトウェアと連携して動作します。
キー付き画像100 枚分のバッファメモリを装備し、映像信号処理を行います。
制御PC は、本機の制御および、システムとの連携やマン・インターフェースを行います。
このような構成とすることで、スタンドアロン静止画ファイルからネットワーク対応型静止画ファイルシステムまで、柔軟なシステムの構成を可能としています。

特長

制御PC と連携

■キー付き画像100 枚分のバッファメモリを装備しています。
■登録する静止画は、制御PC で作画します。
  外部作画装置からの素材取り込みも可能です。(LAN、可搬メディア経由)
■汎用PC が使用可能です。
■本機を最大4台まで接続できます。
■インターフェースにはUSB2.0 を採用しています。

静止画登録機能(AVR-100)

■ベースバンド収録
 ・SDI 入力画像は、本機でJPEG形式の画像ファイルに圧縮され、制御PC に転送されます。
 ・画像ファイルは制御PC の記録メディア(HDD など)に保存されます。
■画像ファイルは、AVR-300/500 静止画ファイル装置と互換があります。

静止画再生機能

■静止画出力は切り替え効果が可能で、本線に使用可能です。
 ・カット
 ・ディゾルブ
 ・ワイプ(縦、横、ボーダー有/無)
 ・スライド(イン・アウト、ボーダー有/無)
 ・プッシュ(イン・アウト、ボーダー有/無)
 ・スクロール(縦・横・スピード可変)
■セルフキー生成機能
 ・キーなし画像の場合、セルフキー信号を出力できます。
■AVR-100
 ・静止画出力(プレビュー出力)は1系統(キー付き)あります。NEXT 系統はありません。
■AVR-110
 ・LINE 出力とNEXT 出力があります。

制御インターフェース

■スタンドアロンの静止画ファイルとして十分な制御インターフェースを装備しています。
 ・パラレル制御、アラーム出力 (本機に実装)
 ・LAN、シリアル制御 (制御PC に実装)
■制御PC から本機に画像転送・スタンバイした後は、スイッチBOX(パラレル制御)のみで送出制御可能です。
 ・TAKE、BACK、SKIP など

マルチ・フォーマットSDI 対応

■SDTV(525i)、HDTV(1080i)の両フォーマットに対応しています。
 ・アプリケーション・ソフトウェアの設定で切り替わります。

使用例

○ 中継車用小型静止画ファイル
○ サブ用静止画ファイル
○ マスターお知らせスーパー用静止画ファイル
○ AVR-300/500 静止画ファイルシステムのベースバンドプレビュー

機能表


AVR-100 AVR-110
1U筐体
Fill 1系統 なし
Key 1系統 なし
Fill 1系統(LINE) 2分配 Fill 2系統(LINE/NEXT) 各2分配
Key 1系統(LINE) 2分配 Key 2系統(LINE/NEXT) 各2分配

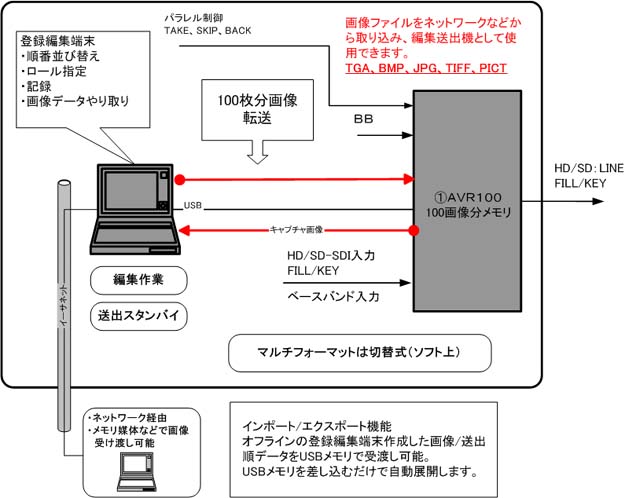

構成図

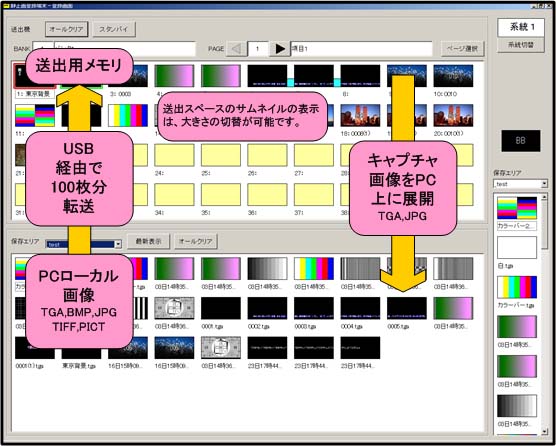

アプリケーションソフト

背面

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
