 VANCロガー
 AVL-200  <生産終了製品>
 放送局間制御信号のデータを保存することで、
 障害解析を支援します。

概要

AVL-200は、ARIB TR-B23で規定されている、放送局間の情報伝送に使用する補助データパケット(映像信号の垂直補助データ領域)の2ラインを、リアルタイムでそのままキャプチャし、ロギングをする装置です。 局間信号送りや受けのデータを保存することで、障害解析を支援します。

特長

VIDEO CARD

ハードウエアにて、オンボード上のフレームメモリにログデータのバッファリングを行うので、 データを取りこぼすことがありません。

制御PC

VANCロガーの膨大なロガーデータを保存します。 VANCデータのキャプチャと、 ログデータの保存をおこないます。

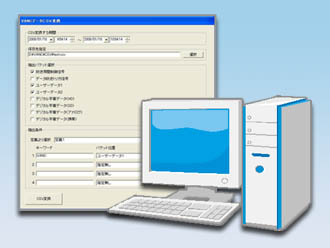

VANCロガーソフト(VancLogger)

VIDEO CARD上のログデータが書き込まれたフレームメモリをリードし、1秒単位でファイル化します。 パケット抽出機能があり、期間、パケット名等を指定して、必要なパケット情報のみをCAV形式ファイルに変換して出力する機能があります。

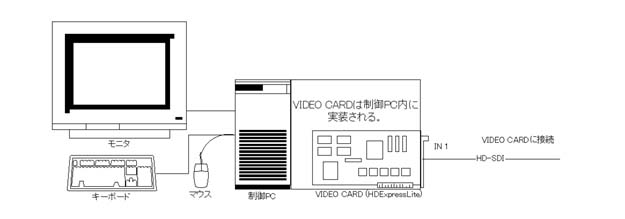

構成図

仕様

信号規格 映像 BTA S-004B準拠 1080i/59.94Hz HD-SDI
信号入力 LINE IN 1系統 BNCコネクタ
使用条件 連続使用
設置環境 屋内
ログ保存期間 5日
ログ対象ライン 19、20、582、583 ( 各ライン、Y系列 サンプル番号 0〜1919までを1秒単位でバイナリファイル保存)



*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
