概要

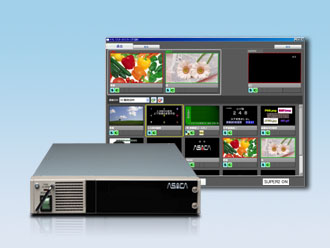

ATG-81Hファイルキーヤはテロップ作成端末で作成した画像をネットワーク経由で転送し、HD-SDI信号にスーパーインポーズする装置です。複雑な操作が必要なく、文字や画像をスーパーすることができます。
2つのレイヤーを扱え、ダブルスーパーや背景付テロップを再生できます。ダブルロール再生も可能です。
標準でテロップ作成ソフトウェアATG-80RPCはバンドルされています。 また、ご要望にあわせた専用制御ソフトウェアやライブラリをご提案することが可能です。

用途・応用例

□ 議会中継・学校視聴覚・株主総会・学会発表等のホール・イベント時の文字スーパー表示
□ CATV局お知らせスーパーや広告バナー再生
□ ファイリング室での静止画のベースバンドプレビューや位置確認のためのDSK再生
□ 文字表示システムの外付けデバイスとして
□ サブ・中継車での簡易スーパー
□ ネットワーク経由、遠隔操作で文字情報を入力

*上記の応用例は専用のアプリケーションが必要な場合があります。

特長（標準ソフトウェアATG-80RPC制御時）

簡単な操作性で文字や画像をスーパーインポーズ

標準でバンドルされるテロップ作成ソフトATG-80RCの操作は非常に簡単です。 テンプレートに文字を入力するだけで作成が可能です。 入力したテキストデータを含めたユーザーデータ保存が可能ですので、 固定的な表示であれば読み出すだけの運用も可能です。

TrueTypeフォントによるきれいな文字品質。

使用する文字はTrueTypeフォントです。放送に使用する場合は使用許諾を受けたフォントをご使用ください。
主な文字装飾（テキスト入力ボックス単位）
・文字：書体、色、大きさ、位置、水平方向の配置
・文字エッジ：太さ、色、ハードエッジのみ
・文字背景：背景有無、背景色、透過設定

ダブルロール再生可能（ループ再生可）

横ロール再生が可能です。ダブルロール再生も可能です。ロールスピードは3種類。レイヤー別にスピード設定が可能です。スタートは同時です。

2レイヤーで多彩なテロップ作成

2レイヤーを活かしたテロップ作成が可能です。貼付け画像はPNG、TIFFなどアルファチャンネルがある画像も透過率を反映します。 レイヤーの前後関係はスーパー2が前面になります。

LANによる画像高速転送および制御

テロップ作成端末とは1000Base-TのLANで接続します。条件により遠隔地からの操作も可能です。

画像インポート/エクスポート

インポート：PNG 、TIFF 、BMP 、GIF 、JPEG
エクスポート：PNG

2重化電源対応筐体FR-84/FR-810への搭載も可能

構成図（ATG-81H DSKモデル）

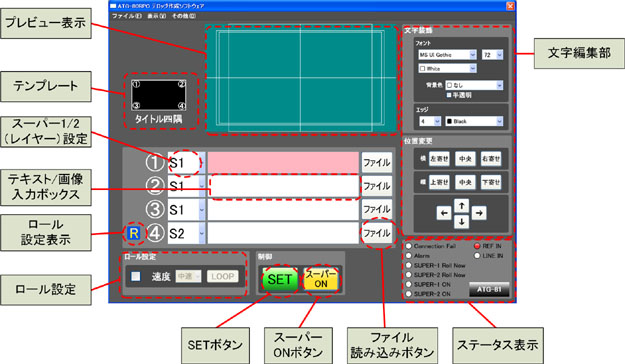

テロップ作成ソフトウェアATG-80RPC

テロップ作成ソフトウェアATG-80RPCの主な機能

動作環境

専用アプリケーション時に可能な機能　(　)は標準ソフトウェア時

○ 切替効果：CUT,FADE,SLIDE IN/OUT,PUSH,WIPE　（CUTのみ）
○ レイヤごとのON/OFF制御　（同時ON/OFFのみ）
○ 上下左右方向のロール再生　（左方向ロールのみ）
○ 標準以外のファイルフォーマットのインポート、エクスポート
○ リスト再生、テキスト自動流し込み作画　など

テロップ素材作成用途

ATG-80RPCテロップ作成ソフトウェアで作成した画像は汎用ファイルフォーマット（PNG）で保存ができます。 ロール素材は連番ファイルにして保存します。 弊社静止画ファイルの素材作成はもちろん、他社のファイルベース映像機器の素材作成用途にもご利用いただけます。
□ AVR-100/300/500　静止画ファイル
□ AVR-200シリーズ/770　動画・静止画・音声ファイル
□ ASS-80シリーズ　静止画ファイル
□ AHR-80シリーズ　動画・静止画ファイル
□ 他社製のファイルベース映像機器

仕様

オプション

□ ARF-80（FR-810筐体用）
　　外部同期入力を筐体内に分配することができます。

前面

　　　　　　　　　　　　▲FR-82筐体実装時

背面（FR-82実装時）

FR筐体搭載可能数

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
