 HDステップバックレコーダ
 ASR-81H
 2系統のHD-SDI信号をステップバック記録
 記録中の再生、ループ再生などに対応

概要

ASR-81Hは、2系統のHD-SDI信号を同時録画可能なステップバックレコーダーです。 2系統(CH1/CH2)のHD-SDI信号は、常時キャッシュメモリに録画されています。外部から制御入力(RECコマンド)を受けて、その時点から一定時間遡って、キャッシュメモリ内の録画データを半導体ドライブ(SSD)に保存します。続けて指定された時間までSSDに保存します。 制御入力(RECコマンド)を受けた日付・時刻情報は、録画データと同時にSSDへ書き込まれ、「収録クリップ」として管理されます。 データの保存にはSSDを使用しているため、衝撃や振動などに対して堅牢です。また、キャッシュメモリ=SSDの2段構成となっているため、SSDの書き換え寿命による制約がありません。 日付と時刻情報を出力映像にスーパーすることができます。 ASR-81Hは録画中に別のクリップの再生や追っかけ再生ができます。

  • HDTV(SMPTE 292M 1080i/59.94Hz)に対応しています。
  • ステップバック時間は、15秒/30秒を選択することができます。
  • RECコマンドを受けてからの録画時間は、30秒/60秒/120秒/240秒から選択することができます。
  • CH1/CH2 2系統の同時録画が可能です。
  • CH1/CH2、2系統の録画中のCLIP映像を、再生することができます。(追いかけ再生)
  • 録画中、新たにRECコマンドを受けた場合は、録画時間を延長します。
  • エンベデッド音声信号(CH1〜CH4)を映像信号と一緒に収録・再生できます。
  • 半導体ドライブ(SSD)には1 / 2圧縮した映像データが録画されます。
  • 収録済みCLIP映像を再生している最中でも2系統の入力映像は常時キャッシュメモリへバッファされているので、何時でもステップバック録画が可能です。
  • 内部時計の補正方法は、秒パルスを使用します。
  • 記録媒体に機械的な駆動系を持たないため、信頼性・保守性に優れています。
  • 筐体は、高さ1Uの19インチラックサイズです。
  • 電源は二重化されており、運用中でも保守・交換を行なうことができます。

特長

ステップバック時間

15秒/30秒を選択することができます。

録画時間

30秒/60秒/120秒/240秒から選択することができます。

日付・時刻スーパー

出力映像に日付・時刻をスーパーすることができます。再生時にON/OFFできます。

時刻同期

秒パルス信号により基準時計と同期します。

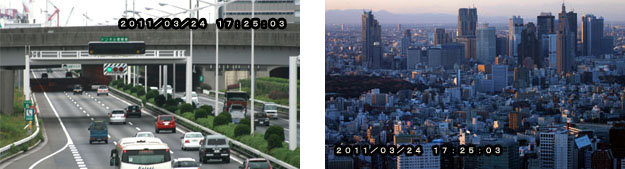

▲日付・時刻をスーパー表示例

録画系統

2系統のHD-SDIを録画します。

音声系統

CH1〜CH4のエンベデットオーディオに対応しています。

画像データ保存媒体

機械的な駆動系を持たないSSDを使用している為、安全です。

電源

二重化されており、運用中でも保守・交換を行なうことができます。

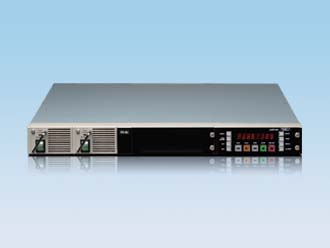

前面

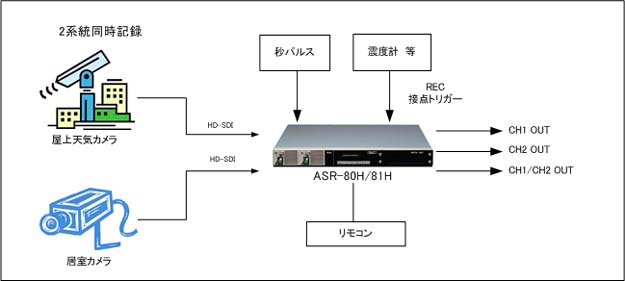

概略図

仕様

信号規格 映像 SMPTE 292M準拠 1080i/59.94Hz HD-SDI
音声 SMPTE 299M準拠
信号入力 2系統 BNCコネクタ

*2系統のSDI信号(CH1/CH2)が同期している必要はありません。
信号出力 CH1 OUT 1系統 BNCコネクタ
CH2 OUT 1系統 BNCコネクタ
CH1/CH2 OUT 1系統と2系統の選択出力 1系統 BNCコネクタ
同期信号 信号規格 NTSCブラックバースト(B.B)/HDTV 3値SYNC 自動認識
同期信号入力 1系統 BNCコネクタ
位相調整範囲 H位相: ±2000サンプル、V位相:±100ライン ライン単位
*同期入力信号が無い場合は、CH1またはCH2のSDI信号に同期ロックします。
制御信号入出力 LAN制御 1系統 100Base-TX RJ-45 (オプション)
(ASR-81Hの専用コントローラにて制御)
パラレル制御 1系統 アンフェノール36pin
シリアル制御 1系統 RS-422 D-SUB 9pin (オプション)
アラーム接点出力 1系統 アンフェノール14pin(電源・FANアラーム)
1系統 パラレル制御コネクタ内(LEVEL1 Alarm・LEVEL2 Alarm)
信号処理 4:2:2  8bit  1/2圧縮  エンベデッド音声CH1〜CH4
使用条件 連続使用
設置環境 屋内
動作環境 周囲温度:5℃〜40℃  周囲湿度:10%〜90%(結露なきこと)
外形寸法(mm) 430(W)×399(D)×43.6(H) 突起物は含まず
重量 約7.0kg
電源電圧 AC100V±10%、50/60Hz
冗長電源 2重化構成 AC入力コンセント 2口
消費電力 60VA以下

その他仕様

記録容量 約 30分 (CH1、CH2 各30分)
記録媒体 SSD

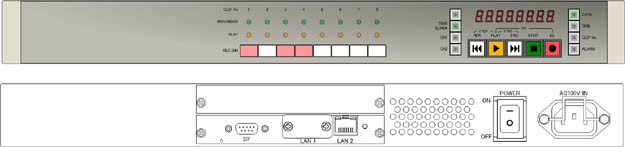

背面 (拡張リモートオプション付)

リモコン ASR-81RR1

ASR-81H導入事例

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
