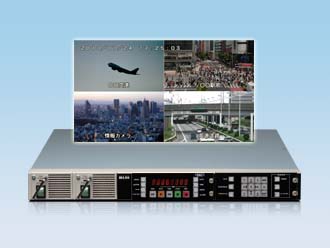

4系統ループレコーダ ALR-80H/81H
4系統の映像を長時間収録できるループレコーダ
遠隔地の無人化運用にも対応
| 概要
ALR-80H/81Hは、4系統のHD-SDI信号を同時録画可能なループレコーダ装置です。 監視用カメラなど複数台設置するカメラを常時記録をして、必要なときに映像を簡単操作で取り出すことができます。 記録時間は、最大75時間で、圧縮方式にH.264(HP@L4.0 4:2:0)を採用することで映像の劣化を抑えています。 見たい映像を効率良く探せるようにサーチ機能は、時間指定可能なタイマーサーチとサムネイルから選ぶチャプターサーチの2種類から選択可能です。 また、フレーム単位での編集可能なクリップ機能がついております。本機は、電源の2重化、耐衝撃・耐振動に優れているSSD採用により信頼性を向 上しております。
ALR-81HはLAN制御および外部トリガーによるチャプター保持を1時間あたり120個まで対応しています。
| 追いかけ再生
収録中でも、再生することができます。
| ループ記録
記録停止操作を行わない限り、常に記録動作を続けます。 記録領域を使い切った場合、録画日時の古い順から上書きされます。
| 記録時間
| 映像ビットレート | 記録時間 |
| 20Mbps | 約 34時間 |
| 19.2Mbps | 約 37時間 |
| 15Mbps | 約 43時間 |
| 10Mbps | 約 62時間 |
| 7.7Mbps | 約 75時間 |
| 時刻スーパー機能
出力映像に録画された日付・時刻情報をスーパーインポーズすることが可能です。 スーパーの位置は、合計9種類から選択可能です。
| クリップ機能
IN点、OUT点を指定したクリップを設定できます。 最大10個までクリップを記録することができます。クリップで設定した期間は、上書き禁止のため残しておきたい映像を保護することができます。
| 高信頼設計
記録媒体には、振動に強いSSDを採用。さらに冗長化として、2重化電源を標準装備してます。
| 情報スーパー機能（オプション）
入力系統ごとにカメラ設置場所などの情報を最大5文字までスーパーインポーズすることが可能です。
| 音声記録・再生
各系統1chのエンベデッド音声信号を記録します。再生は記録した1chを8chにして再生します。
| 専用リモコン（オプション）
パラレル制御リモコンとして、ラックタイプとボックスタイプの2種類用意しております。
またALR-81HではLAN制御に対応し、制御アプリケーションも用意しております。
ご要望に応じて、遠隔地に設置したALR-81Hの遠隔制御システムもご提供可能です。
| サムネイルチャプター生成
1時間あたり、サムネイル（240×135）付きのチャプター（映像の区切り）を、自動（60個）または手動分（4個）で最大64個まで生成し ます。 チャプターは、インデックスとして映像の頭出しに使用できます。
| サーチ機能
サーチ機能は、タイマーサーチとチャプターサーチの2種類用意してます。 タイマーサーチは、日付・時刻を指定して再生位置をサーチする機能です。 チャプターサーチは、1分間隔で生成されるサムネイルから指定して再生位置をサーチする機能です。
| ALR-80Hと81Hの機能差
| 機能 | ALR-80H | ALR-81H |
| LAN制御対応（ALR-81RPによる制御） | × | ○ 対応 |
| 手動（外部トリガ）による チャプター保持数 （1時間あたり） |
4個 | 120個 （30秒間にひとつ） |
*その他記載なき機能はALR-80H/81Hとも共通です。
| 概略図
| 画面例（4分割出力/サムネイルチャプタ）
| ブロック図
| 前面
| 仕様・定格
| 信号規格 | 映像 | SMPTE292M準拠 1080i/59.94Hz HD-SDI |
| 音声 | SMPTE299M準拠 16bit 48kHz | |
| 信号入力 | 4系統 BNCコネクタ | |
| 信号出力 | 2系統 BNCコネクタ | |
| 同期信号 | 信号規格 | NTSCブラックバースト（B.B）/HDTV 3値SYNC 自動認識 |
| 同期信号入力 | 1系統 BNCコネクタ | |
| 位相調整範囲 | H位相： ±2000サンプル サンプル単位 V位相：±100ライン ライン単位 |
|
| 制御信号入出力 | LAN | 1系統 10Base-T/100Base-TX RJ-45 AHR-81Hで使用。80Hは未使用 |
| パラレル制御 | 1系統 アンフェノール50pin | |
| 秒パルス入力 | 1系統 フォトカプラ入力 D-SUB 9pin | |
| アラーム接点出力 | 1系統 アンフェノール14pin | |
| 信号処理 | 4：2：2 8bit | |
| 使用条件 | 連続使用 | |
| 設置環境 | 屋内 | |
| 動作環境 | 周囲温度：5℃～40℃ 周囲湿度：10%～90%(結露なきこと) | |
| 外形寸法（mm） | 430（W）×399（D）×44（H）mm 突起物は含まず | |
| 重量 | 約7.0kg | |
| 電源電圧 | AC100V±10%、50/60Hz | |
| 冗長電源 | 2重化構成 AC入力コンセント 2口（FR-85） | |
| 消費電力 | 60VA以下 | |

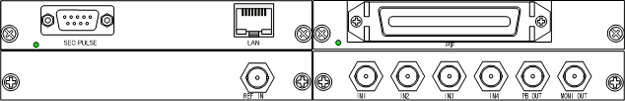

| 背面
| リモコン(オプション)
▲ ALR-80RR1
▲ ALR-80RB
▲ ALR-81RP 操作画面
■ ALR-81RPを使用した遠隔リ モートシステムのご案内
■ ALR-80H 導入事例
*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
