　DU-800シリーズ

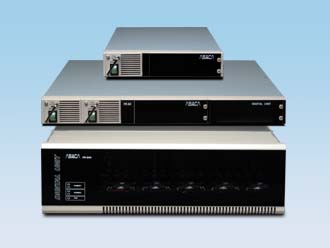

　FR-800/84/82フレーム

　静止画、DSK、分配器など各種モジュールを格納
　2重化電源装備で高信頼性

カタログダウンロード
技術的なお問い合わせ
価格のお問い合わせ
資料請求シート
よくあるお問い合わせ

概要

DU-800シリーズの基板を実装可能な筐体は、FR-82、FR-84、FR-800の3種類があります。FR-82は、DU-800シリーズの基板を2スロット分実装可能な1Uハーフラックサイズ筐体です。FR-84は、DU-800シリーズの基板を4スロット分実装可能な1Uサイズ筐体です。FR-800は、DU-800シリーズの基板を16スロット分実装可能な3Uサイズ筐体です。FR-84とFR-800は電源が二重化されています。 FR-800に実装可能な電源ユニットは、最大電源容量が150VAまたは300VAの2つのタイプがあります。

特長

基板実装

DU-800シリーズの基板を実装できます。実装できる基板の数は、筐体の大きさによって異なります。

二重化電源

FR-84,FR-800の場合は、電源が二重化されています。

DU-800製品

型名	製品名	FR-800 最大搭載数	FR-84 最大搭載数	FR-82 最大搭載数
ASS-80/82	静止画ファイル	8台	2台	1台
ASS-81/83	静止画ファイル/DSK	8台	2台	1台
ADD-80M	SDI分配器（オプション時）	16台（8）	4台（2）	2台（1）
ADK-80M	ダウンストリームキーヤ	16台	4台	2台
ADK-81M	ダウンストリームキーヤ	8台	2台	1台
AUK-80H	アップストリームキーヤ	8台	2台	1台
ALL-80H/80S	L形レイアウト装置	8台	2台	1台

FR筐体搭載可能数

筐体	2重化電源	スロット数	備考
FR-800	○	16スロット	3Uサイズ
FR-84	○	4スロット	1U サイズ
FR-82	―	2スロット	1Uハーフサイズ

仕様

使用条件		連続使用
設置環境		屋内
動作環境		周囲温度：5℃～40℃
外形寸法（mm）		FR-800：450（W）×471（D）×132（H）　突起物は含まず FR-84 ：430（W）×399（D）×43.6（H） FR-82 ：216（W）×399（D）×43.6（H）
重量		FR-800 ：約7.6kg FR-84 ：約6.0kg FR-82 ：約3.1kg
電源電圧		AC100V±10%、50/60Hz　*200V対応はご相談ください。
冗長電源		FR-800,FR-84 ： 2重化構成　AC入力コンセント　2口 FR-82 ： 2重化構成無し　AC入力コンセント　1口
電源容量　（80%負荷率）		FR-800 ： PU-80　120VA　/　PU-81　240VA FR-84 ： 41VA FR-82 ： 41VA
アラーム出力		アンフェノール14pin　FR-800は各電源ユニット、FR-84/82 は1系統
