　HD静止画サーバーシステム

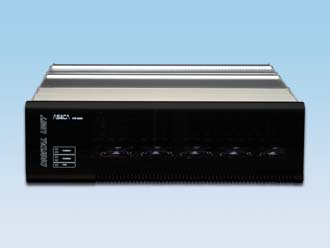

　AVS-80　　<生産終了製品>
　多系統HD静止画サーバーシステム

概要

多系統HD静止画サーバーシステム

AVS-80　HD静止画サーバーシステムは、多系統入出力に対応した静止画ファイルシステムです。静止画サーバー、映像信号の入力/出力ユニット等で構成され、システムに要求される入出力系統数に柔軟に対応することが可能です。 ロール・アニメーション動画にも対応しています。

特長

多系統静止画システム

多系統入出力に対応したHD静止画ファイルシステムです。 静止画サーバー、映像信号の入力／出力ユニット等で構成され、システムに要求される入出力系統数に柔軟に対応することが可能です。

高信頼ハードウェア

静止画サーバーのハードウエアは、サーバータイプコンピューターを使用します。 （RAID構成HDD、二重化電源、冗長ファン） 入力／出力ユニットはシャーシ1台6ユニットまで収容可能です。（二重化電源、冗長ファン）

静止画、ロール、アニメーション動画送出

静止画、ロールのほか、アニメーション動画の送出が可能です。
　静止画 10,000枚　（キー付き）
　アニメーション動画　1時間　（キー付き）

自動送出

番組情報に設定された内容による自動送出が可能です。

画像登録

ベースバンド入力による画像登録、ファイル転送による画像登録が可能です。

制御ライブラリー

Windows用の制御DLLライブラリーを提供可能です。

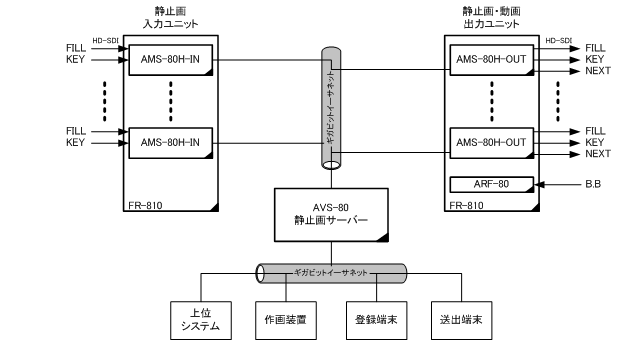

システム概念図

構成

AVS-80
静止画サーバー		 静止画サーバーソフトウェア：アサカ製
ハードウェア：富士通製　PRIMERGY RX300 S4又は相当品
OS：Windows Server 2003 R2 Standard Edition(X86)		 ラックマウント
高さ2U
AMS-80H-IN
静止画入力ユニット		 入力系統毎に1ユニットを使用
AMS-80H-OUT
静止画･動画出力ユニット		 出力系統毎に1ユニットを使用
ARF-80
リファレンスユニット		 シャーシ毎に1ユニットを使用
FR-810
シャーシ		 AMS-80H-INまたはOUT×6台、ARF-80×1台を収容可能 ラックマウント
高さ3U

仕様

AVS-80 静止画サーバー

サーバーコンピューター 富士通製　PRIMERGY RX300 S4 または相当品　(*1)
電源 AC100V、50/60Hz、冗長電源搭載（入力コンセント　２口）
消費電力 最大645W
外形寸法[WｘDｘH（mm）] 445（483）ｘ720（792）ｘ88　※（）内は突起部を含む
重量 最大30kg（32.5kg）　※（）内はラックレールを含む
ネットワークインターフェース 4ポート（増設ボード含む）　1000BASE-T/100BASE-TX/10BASE-T
シリアルインターフェース 1ポート（D-SUB9ピン）　　　制御用（上位システム接続）
USBインターフェース 5ポート　（内部：１／外部：４）
ディスプレイインターフェース 1ポート（アナログRGB）
キーボードインターフェース 1ポート（PS/2タイプ Mini DIN6ピン）
マウスインターフェース 1ポート（PS/2タイプ Mini DIN6ピン）
冗長ファン 搭載（交換の際はラックから引き出し天板を外す必要があります。）
記録メディア 300GB　SAS HDD、RAID10構成、ホットプラグ対応
記録容量 静止画10,000枚（KEY付き）、
アニメーション動画1時間（KEY付き）　素材長：最大10秒
映像記録方式 量子化 8bit
サンプリング周波数 Y：74.25/1.001MHz、Pb,Pr：37.125/1.001MHz
有効画像サンプル数 Y：水平 1920x垂直 1080、Pb,Pr：水平 960x垂直 1080
有効画像ライン数 フィールド1：ライン21〜560、フィールド2：ライン584〜1123
圧縮方式 静止画： JPEG、圧縮率：1/5程度
アニメーション動画： Motion JPEG、圧縮率：1/20程度
OS Windows Server 2003 R2 Standard Edition(X86)

*1：サーバーコンピューターは変更される場合があります。各項目はサーバーコンピューターの仕様に準じます。

AMS-80H-IN　静止画入力ユニット

信号規格 映像 BTA S-004B準拠　1080i/59.94Hz　HD-SDI
信号入力 VIDEO IN 1系統　BNCコネクタ
KEY IN 1系統　BNCコネクタ
制御信号入出力 LAN 1系統　1000BASE-T　データ転送、制御用
パラレル制御（GPI） 1系統　アンフェノール36pin　　アラーム出力（電源断、重障害）
映像記録方式 AVS-80に準ずる　※静止画のみ

AMS-80H-OUT　静止画・動画出力ユニット

信号規格 映像 BTA S-004B準拠　1080i/59.94Hz　HD-SDI
信号出力 VIDEO OUT 1系統　BNCコネクタ
KEY OUT 1系統　BNCコネクタ
NEXT OUT 1系統　BNCコネクタ
同期信号 信号規格 NTSCブラックバースト（B.B）/HDTV　3値SYNC　自動認識
同期信号入力 1系統　BNCコネクタ
※ARF-80の外部同期入力信号に同期可能。シャーシ毎に外部同期入力信号を1つにすることができます。
位相調整範囲 H位相：　±2000サンプル　Yサンプル単位、V位相：　±100ライン　1ライン単位
制御信号入出力 LAN 1系統　1000BASE-T　データ転送、制御用
パラレル制御（GPI） 1系統　アンフェノール36pin
制御入力（CHANGE、START、PAUSE、NEXT SKIP、NEXT BACK）
タリー出力（STANDBY、CHANGE、PLAY、PAUSE）
アラーム出力（電源断、重障害）
映像記録方式 AVS-80に準ずる

ARF-80　リファレンスユニット

同期信号 信号規格 NTSCブラックバースト（B.B）/HDTV　3値SYNC　自動認識
同期信号入力 1系統　BNCコネクタ
位相調整範囲 位相調整は各信号処理ユニットで行います

FR-810　シャーシ

電源 AC100V±10%、50/60Hz　（入力コンセント２口）
二重化電源ユニット（電源容量最大300VA）
消費電力 175VA（AMS-80H-INまたはOUTを6ユニット実装時）
外形寸法[WｘDｘH（mm）] 450×471×132.5 （ラック取り付け金具・突起物を含まない）
重量 約8kg（ユニット含まず）、約11.3kg（ユニット実装時　AMS-80H-OUT×6台、ARF-80×1台）
収容ユニット数 AMS-80H-INまたはOUT×6台、ARF-80×1台
アラーム出力 2系統（電源ユニットと対応）　アンフェノール14pin　電源アラーム、FANアラーム

システム動作環境

周囲温度、湿度、設置環境 10〜35℃、20〜80%（結露しないこと）、室内、空調

*デザイン・仕様は予告なく変更することがあります。記載の名称は各メーカーの商標または登録商標です。
